Станок для вертикальной обработки прямолинейной кромки ZX 272E
Станок для вертикальной обработки
прямолинейной кромки стекла ZX 272E
(Китай)
ZX 272E - прочная конструкция привода основных конвейеров и высокоточные двигатели АВВ позволяют обрабатывать максимальные размеры листов с высокой точностью. Система управления ПЛК и сенсорного экрана очень проста. Станок имеет механизм защиты от попадания в конвейер не установленной толщины стекла. При возникновении такой ситуации машина автоматически остановится.

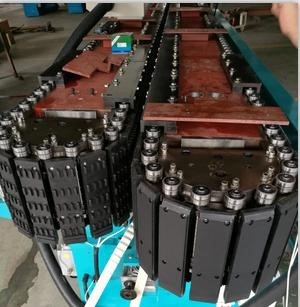

Отличительными особенностями данного станка, является конвейер, выполненный по аналогии оборудования итальянской компании Bovoneи автоматическая система смазки. Передние пластины изготовлены из мягкой и достаточно прочной резины во избежание излишнего давления на стекло, а также для качественной обработки и надежного удержания стекла.
Технические характеристики
Мин размер стекла: |
30 х 30мм |
Толщина обрабатываемого стекла: |
3 – 25мм |
К-во электрошпинделей: |
11 |
Рабочая скорость обработки: |
0,6 – 10м/мин. |
Макс. съем стекла: |
3мм |
Макс. ширина фаски: |
2,5мм |
Установочная мощность |
19,85кВт |
Габариты, Д х Ш х В |
9900 х 1200 х 2500мм |
Вес: |
5000кг |
Конфигурация кругов
Поз. |
Наименование круга |
Посадочный диаметр, мм |
Диаметр круга, мм |
Зернистость mesh |
Система контроля |
1. |
Чашечный алмазный |
22 |
150 |
100 |
механическая |
2. |
Чашечный алмазный |
22 |
150 |
230 |
механическая |
3. |
Чашечный алмазный |
22 |
150 |
230 |
механическая |
4. |
Бакелитовый |
22 |
150 |
180 |
механическая |
5. |
Полировальный L40 |
70 |
150 |
|
механическая |
6. |
Бакелитовый |
22 |
150 |
180 |
механическая |
7. |
Полировальный L40 |
70 |
150 |
|
механическая |
8. |
Бакелитовый |
22 |
150 |
320 |
механическая |
9. |
Полировальный L40 |
70 |
150 |
|
механическая |
10. |
Полировальный L60 |
70 |
150 |
|
механическая |
11. |
Фетровый |
70 |
150 |
|
механическая |
