Advance

РАЦИОНАЛЬНОСТЬ В ДОЛГОСРОЧНОЙ

ПЕРСПЕКТИВЕ

advance

Вертикальные центры с ЧПУ

ADVANCE– это семейство вертикальных обрабатывающих центров с ЧПУ, которое представляет собой реальную современную альтернативу горизонтальному рабочему центру.

ADVANCEпредставляет собой революцию для нового поколения вертикальных универсальных рабочих центров.

  • Меньшие габаритные размеры и вес, высокая производительность рабочих циклов. Кроме того, оборудование, не смотря на уменьшенный вес, обладает повышенными характеристиками жесткости и устойчивости к разного рода вибрациям;
  • Инновационная вакуумная система высокой степени удержания стекла присосками (Dual Motion Vacuum System);
  • Инновационные и интеллектуальные устройства для превосходной степени полировки;
  • Полный контроль оператора за быстрой сменой инструментов и работы всех узлов машины.
ADVANCE- это идеальное решение для производства:
  • Дверей, душевых кабин;
  • Офисных перегородок, лестниц, балюстрад;
  • Мебельных компонентов - столы, витрины, зеркала;
  • Магазинные витрины;
  • Многослойного стекла и компонентов для бытовой техники;
  • Электроприборы и автомобильные компоненты.

Обработка стекла может происходить без остановки управляющей программы. Стекло, проходит все этапы обработки без необходимости вмешательства оператора.

В сочетании с вертикальной моечной машиной (конфигурация по запросу) вертикальный центр становится полной, универсальной, производительной и удобной для пользователя линией.



Основныемодели:            ADVANCE Lab            ADVANCE Elite

                                                ADVANCE 526            ADVANCE 633



 ПРЕИМУЩЕСТВА

  • Не имеющая аналогов мощность вакуума исключает вибрацию стекла при обработке.
  • Максимальная надежность работы вакуумных присосок.
  • Интеллектуальная система следит за положением края стекла и деформации заготовок стекла во время
  • подачи и обработки.
  • Заготовка стекла (150 – 250кг), удерживаемая присосками, движется вокруг рабочей головы, что предотвращает быстрый износ основных направляющих.
  • Обработка кромки любых размеров деталей может проводиться без ввода данных в управляющую программу.
  • Функция снятия Low-E покрытия.
  • Система удержания и перемещения стекла вынесена за пределы шпинделя.
  • Дополнительные опорные ролики в рабочей камере установлены в одной плоскости с присосками.
  • Не выдвижные присоски.
  • Магазин автоматической смены инструментов расположен очень близко к рабочей голове, время на замену инструмента минимальное.
  • В процессе ввода параметров детали ПО автоматически назначает инструмент и прядок его работы для конкретной обработки, что сводит к минимуму затраты времени на подготовку рабочей программы. Оператор производит всего несколько кликов для установки параметров детали.



Почти все формы могут обрабатываться если одна кромка прямая. Удобное в использовании программное обеспечение CAD-CAM позволяет включать до 4 различных проектов (даже несколько частей) в одну программу.



 МАКСИМАЛЬНЫЕ РАБОЧИЕ РАЗМЕРЫ

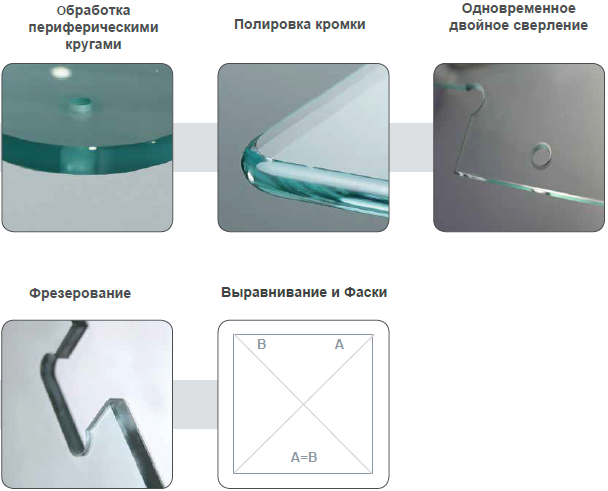

ВЫПОЛНЯЕМЫЕ ТЕХНОЛОГИЧЕСКИЕ ОПЕРАЦИИ





Серия ADVANCE включает:

·       Все функции интегрированы на одном рабочем месте

·       Обнуление задач между циклами работы со стеклом

·       1 оператор

·       Ограниченная занимаемая площадь

·       Оптимизированные конфигурации для обслуживания самых разнообразных производственных программ

ADVANCE Lab

  • идеальная замена горизонтальному центру с ЧПУ
  • конкурентное оборудование для разнопланового мелкосерийного производства, для любых типов мебельного стекла, предметов интерьера и магазинов.
  • механизм смены магазина инструментов



ADVANCE Elite

  • Увеличение мощности оборудования и уменьшение его габаритных размеров: модульная рабочая станция предлагает множество доступных опций для расширения области применения машины, увеличения времени безотказной работы и производительности, при этом сохраняя чрезвычайно компактную площадь.
  • С такими опциями, как автоматическое считывание размеров заготовок, система «Flow» (Поток) и инструменты для исправления ошибок, ADVANCEElite идеально сочетает высокую гибкость с впечатляющей производительностью.



ADVANCE 526/633

Когда речь идет о фасадном остеклении, стеклянных перегородках, торговом оборудовании, большом размере и весе стекла – то это ADVANCE 526/633. Увеличивая все возможности своих аналогов меньшего диапазона обеспечивает более высокий уровень производительности тяжелых и объемных листов стекла.

ADVANCE 526



ADVANCE 633





ЭЛЕКТРОШПИНДЕЛЬ

Тип VEM, 0-10000об/мин. для кругов Ø100мм. Соединение инструмента на шпинделе ISO 40 MAS-ARC.



Устройство для

охлаждения

ADVANCE Lab/Elite

ADVANCE 526/633

Передний и задний электрошпиндели:

·       воздушное охлаждение

·       7,8кВт

·       динамическая компенсация давления при полировке кромки.

Передний шпиндель:

·      водяное охлаждение

·      13кВт

Задний шпиндель:

·      воздушное охлаждение

·      7,8кВт

·      динамическая компенсация давления при полировке кромки.

ДВОЙНОЙ АВТОМАТИЧЕСКИЙ МАГАЗИН ИНСТРУМЕНТОВ (12 + 10)











Ротационный, легко доступен для оператора, находится рядом с электрошпинделями вне рабочей зоны.

Передний магазин 12 позиций

Задний магазин: 10 позиций



ОБРАБОТКА БЕЗ ВИБРАЦИИ

















Прижим с водяной подушкой динамически управляется на каждом этапе цикла работы.

ЗАПАТЕНТОВАННАЯ СИСТЕМА ПОДАЧИ





Обеспечивает одинаковую ширину фасок при обработке кромки при идеального плоском стекле

ПРИЖИМНЫЕ РОЛИКИ











Обеспечивают плоскостность тонких листов и листов больших форматов

БАКИ ДЛЯ ВОДЫ



Изготовлены из нержавеющей стали (на роликах) для сбора отработанной воды и мусора.

Вырезы от сверления, фрезерования, которые могут повредить машину, устраняются специальной программой.

Насос откачки и резервуары для рециркуляции воды входят в стандартную комплектацию



ВЫСОКИЕ ТЕХНОЛОГИИ СТАЛИ ПРОЩЕ

Выполнение всех задач в одном цикле не означает, что программирование сложно. ADVANCE так же легко программировать, как и традиционный горизонтальный центр с ЧПУ.

При работе, в качестве автономной рабочей станции, задания могут быть прорисованы на борту или импортированы, а инструменты могут быть свободно размещены программным контролем с учетом траектории возможного столкновении инструментов.

Для более высокого уровня автоматизации процессов ADVANCE могут использоваться опции:

·       считывание штрих-кода

·       многослойные программные файлы ERP

·       автоматическая загрузка



Система удержания деталей DMV

Dual Motion Vacuum System (Патент)



Вакуумные чашки с автоматическим позиционированием и пневматической системой удержания заготовок, обеспечивают:

·       Очень жесткое крепление заготовки для высокого качества обработки

·       Нулевое время простоя для настройки рабочего стола (не требуется обратных остановок)

·       Превосходная надежность, исключающая механическое обслуживание, износ и люфт.

Уникальная технология DMV для различных потребностей

Для обеспечения абсолютной точности обработки заготовки присоски обеспечивают ее прочное удержание и выполняют роль рабочего стола

DMV активирует захват и освобождение стекла путем присасывания к поверхности уплотнительной чашки и наоборот. Преимущество состоит в том, что, в отличие от всех других конкурентов чашки DMV не выдвигаются, что предотвращает возникновение люфта со временем.


Размер «мертвых зон» (чашек, мешающих траектории движения инструмента) сведен к минимуму благодаря системе быстрого зажима. Работа станка либо только с нижним уровнем чашек (мин. рабочая высота 160мм), либо с полной компоновкой чашек.

Функция «АВТОМАТИЧЕСКОЕ СЧИТЫВАНИЕ» (Опция)

Хотите сократить даже малейшее время простоя?

Обработка квадратов и прямоугольников?

Автоматическим считывающим устройством мин. и макс. обнаруживаемый размер 570 x 190мм и 2600 x 2600мм. В сочетании с опцией «Flow» (Поток) ADVANCE работает без необходимости непрерывного программирования листа за листом.

(Требуется опция «Flow». Недоступно для ADVANCE LAB)



Независимые блоки вакуумных чашек

Advance 526 и 633 предлагают возможность использовать каждый из 2-х блоков вакуумных чашек для 2-х различных заготовок.

Это означает, что один блок может удерживать одну заготовку, а второй - другую.

Эта особенность очень важна, когда размер и форма листа не подходят для захвата обеими блоками.

В конфигурации «Flow» (Поток) эта функция сочетает в себе более быстрое время обработки и высокую маневренность, и позволяющая перемещать форматы стекла, которые слишком малы для удержания обеими блоками.

Пример: каждая заготовка в первом ряду будет слишком малой, чтобы ее перемещали оба блока с присосками, тогда как во втором ряду более крупный формат листа подходит для обеих блоков. Благодаря независимому управлению, сканирование малых и больших листов обрабатывается оптимально, без необходимости изменять расположение блоков с присосками.

Конфигурация «FLOW» (Опция)

Конфигурация «FLOW» (ПОТОК) позволяет непрерывно обрабатывать листы, отличающиеся по форматам друг от друга, без простоев машины.

Одновременно загружаются 3 листа: 1-й находится в зоне выхода, 2-й в процессе обработки, 3-й находится в зоне входа. Геометрия форм вводится с файлами DXF, импортированными либо через USB-порт машины, либо через интернет.

Эта опция доступна для:

ADVANCE ELITE с макс. размерами листов 2150 x 2000мм;

ADVANCE 526/633 с макс. размерами листов 2600x2600мм

Большие форматы можно обрабатывать в стандартном режиме (по 1 листу за один раз).


Краткий обзор моделей

ADVANCE

LAB

ELITE

526

633

Вес

4500кг

4500кг

5500кг

6000кг

Габариты Д х Ш х В

8750 х 3200 х 3700мм

8750 х 3200 х 3700мм

13560 х 2900 х 5000мм

14450 х 2900 х 5000мм

Макс. рабочий размер

3500 х 1500мм

3500 х 2000мм

5000 х 2600мм

6000 х 3300мм

Макс. размер стекла

3500 х 2500мм

6000 х 3300мм

Макс. вес стекла

150кг

200кг

340кг

580кг

Толщина стекла

4 – 21мм

Мин. размер стекла

170 х 550мм

Фрезерование и сверление в зависимости от их положения на листе стекла

Высота рабочей поверхности

700мм

Соединитель инструмента электрошпинделя

ISO 40 MAS-ARC

Электрошпиндель

Передний/Задний: 7,8кВт,

воздушное охлаждение

Передний: 13кВт, водяное охлаждение

Задний: 7,8кВт, воздушное охлаждение

Макс. обороты 10000 об/мин.

Внутреннее водяное охлаждение

15л/мин.

Внешнее водяное охлаждение инструмента

120л/мин.

Независимая система присосок

Не доступно

Стандарт

Софт CAD-CAM

PROTECH на базе DDX

Ротационный магазин инструментов

Передний 12 поз.

Задний 10 поз.

Установочная мощность

15кВт

20кВт

Система «FLOW» (Поток)

Не доступно

Опция

Автосчитывание

Не доступно

Опция

Автоматическая правка инструмента

Не доступно

Опция

Снятие Low-E

Не доступно

Опция

Оптимизация подачи воды

Не доступно

Опция
